TCP/IP 4계층으로 이해하는 인터넷 통신 구조

1. TCP/IP 모델

TCP/IP(Transmission Control Protocol/Internet Protocol)는 인터넷에서 데이터를 주고받기 위한 표준 통신 규약입니다. 1970년대 미국 국방부의 ARPANET 프로젝트에서 시작되어, 현재 전 세계 인터넷의 기반이 되는 프로토콜 스위트입니다.



OSI7계층 모델이 이론적 참조 모델이라면, TCP/IP는 실제 인터넷에서 구현되고 사용되는 실용적 모델입니다. OSI의 7계층을 4계층으로 단순화하여 효율성과 실용성을 높였습니다.



---

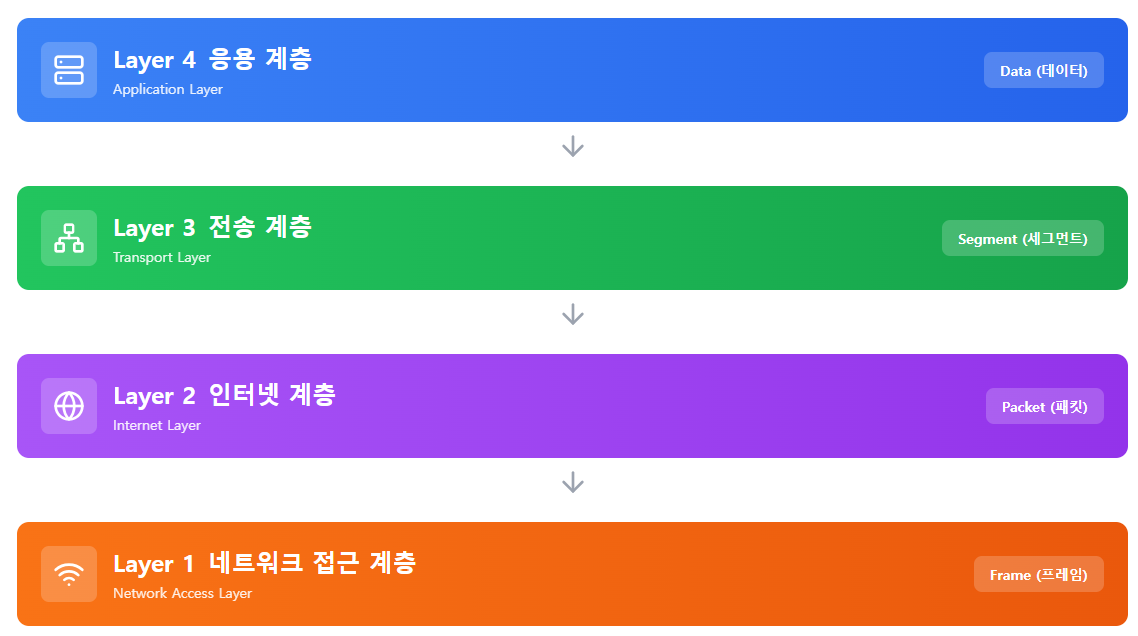

2. TCP/IP 4계층 구조

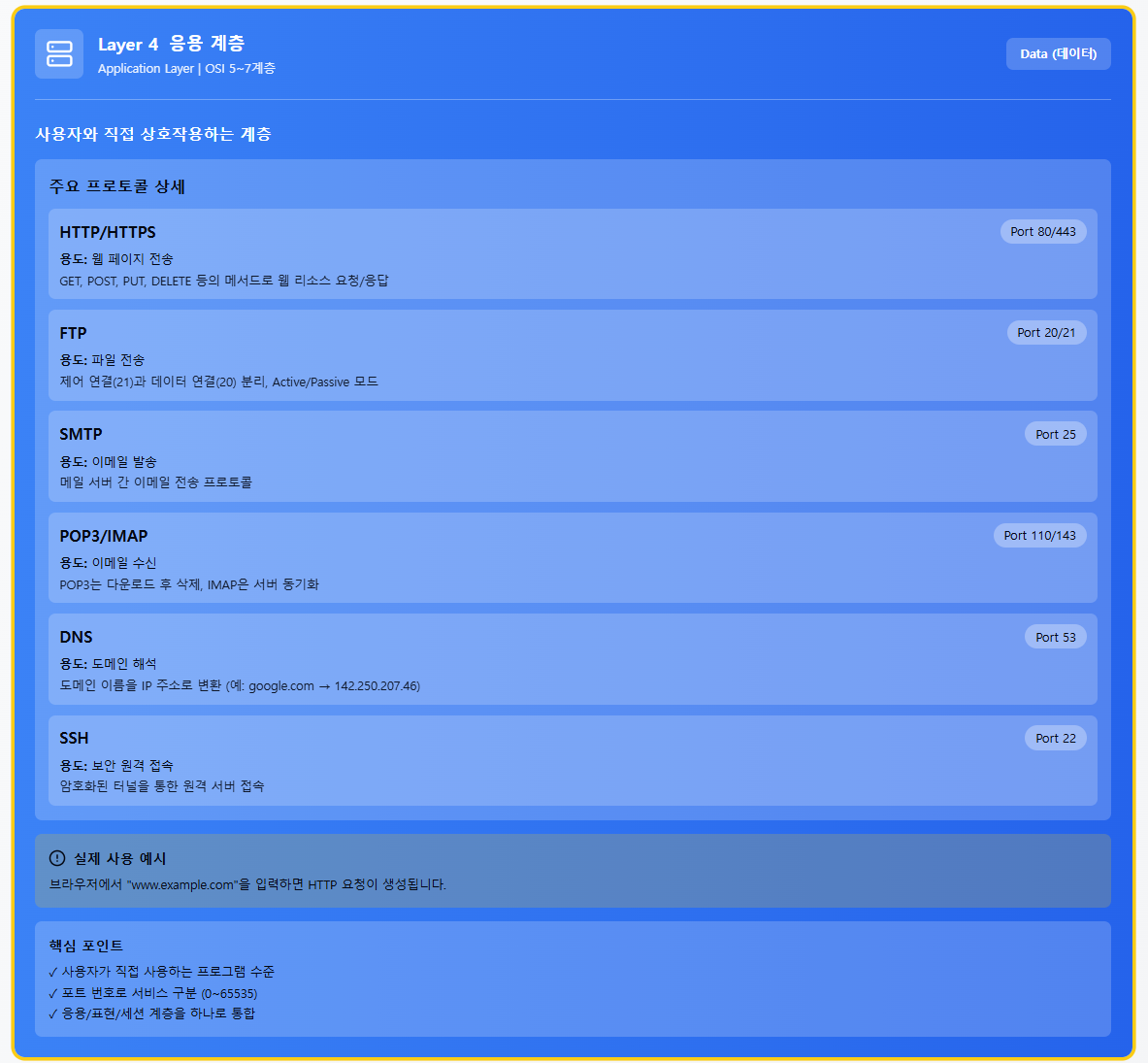

4계층: 응용 계층 (Application Layer)

응용 계층은 사용자와 직접 상호작용하는 최상위 계층으로, OSI 모델의 응용/표현/세견 계층을 통합한 계층입니다.



• 주요 프로토콜:
  • HTTP/HTTPS(HyperText Transfer Protocol/Secure)
    • 웹 브라우저와 웹 서버 간 통신
    • HTTP: 80번 포트, 평문 전송
    • HTTPS: 443번 포트, SSL/TLS 암호화 전송
    • 요청-응답 방식 (GET,POST,PUT,DELETE 등)
  • FTP(File Transfer Protocol)
    • 파일 전송 전용 프로토콜
    • 제어 연결(21번 포트), 데이터 연결(20번 포트) 분리
    • Active/Passive 모드 지원

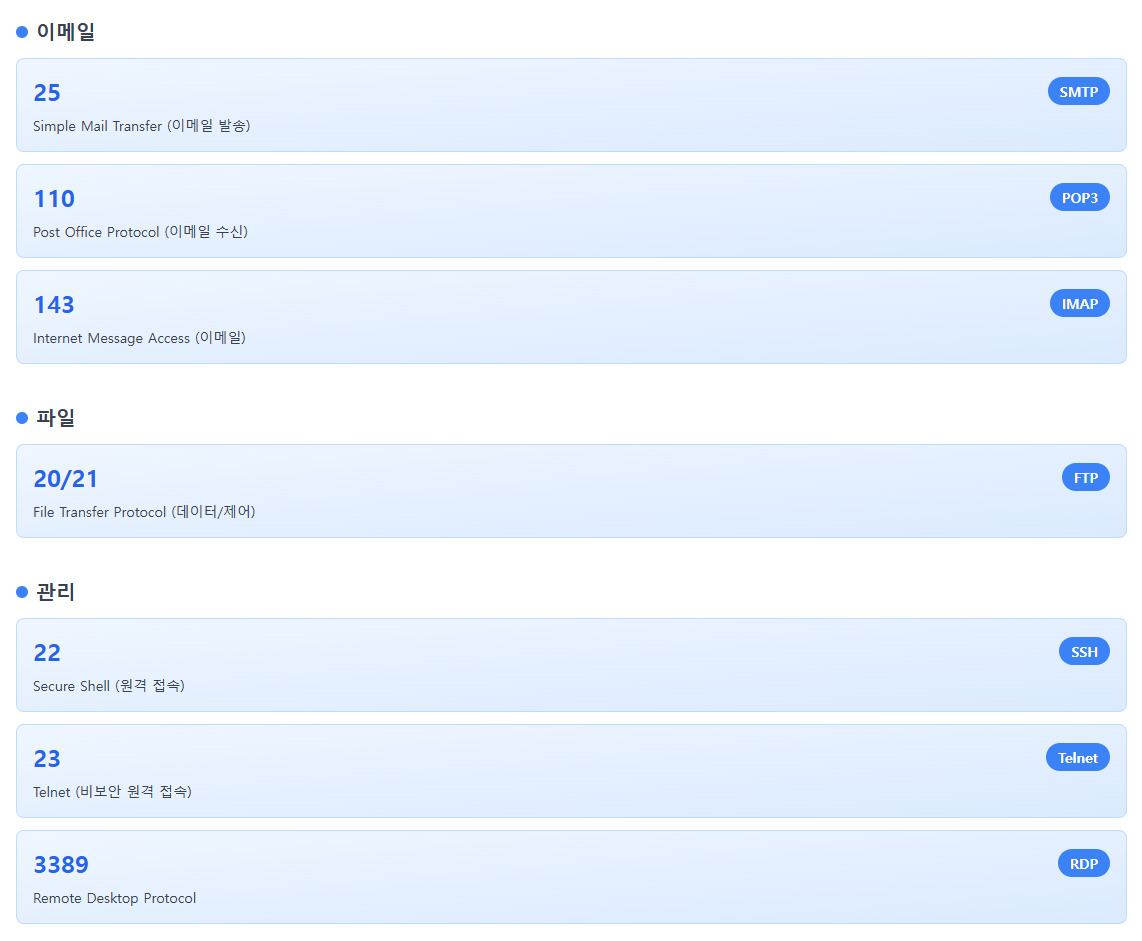

  • SMTP/POP3/IMAP (이메일 프로토콜)
    • SMTP(25번): 이메일 발송
    • POP3(110번): 이메일 다운로드(서버에서 삭제)
    • IMAP(143번): 이메일 동기화(서버 보관)
  • DNS(Domain Name System)
    • 도메인 이름을 IP 주소로 변환
    • 53번 포트 사용
    • 계층적 분산 데이터베이스 구조
    • UDP 주로 사용, 512바이트 초과 시 TCP 사용
  • SSH(Secure Shell)
    • 암호화된 원격 접속(22번 포트)
    • Telnet의 보안 대체 프로토콜
    • 공개키 암호화 방식



---

3계층: 전송 계층 (Transport Layer)

전송 계층은 종단 간(End-to-End) 신뢰성 있는 데이터 전송을 담당합니다. 포트 번호를 통해 애플리케이션을 식별합니다.



TCP (Transmission Control Protocol)

연결 지향 프로토콜의 특징:

• 3-way handshake: 연결 설정
  1. SYN: 클라이언트 -> 서버 (연결 요청)
  2. SYN-ACK: 서버 -> 클라이언트(수락)
  3. ACK: 클라이언트 -> 서버(확인)



• 4-way handshake: 연결 종료
  1. FIN: 한쪽 종료 요청
  2. ACK: 상대방 확인
  3. FIN: 상대방도 종료 요청
  4. ACK: 최종 확인
• 주요 기능

  • 순서 보장: 시퀀스 번호로 패킷 순서 관리
  • 오류 검출 및 재전송: 체크섬으로 오류 검출, ACK 없으면 재전송
  • 흐름 제어: 슬라이딩 윈도우로 수신자 버퍼 관리
  • 혼잡 제어: Slow Start, Congestion Avoidance, Fast Retransmit
• 사용 예시
  • HTTP/HTTPS (웹)
  • FTP (파일 전송)
  • SMTP (이메일)
  • SSH (원격접속)

UDP (User Datagram Protocol)

비연결 프로토콜의 특징:

• 연결 설정 과정 없음
• 헤더 크기 작음(8바이트)
• 빠른 전송 속도
• 순서 보장 없음
• 신뢰성 보장 없음
• 단순한 오류 검출만 제공
• 사용 예시
  • DNS(도메인 조회)
  • DHCP (IP 주소 할당)
  • 스트리밍 서비스 (YouTube, Netflix)
  • 온라인 게임
  • VoIP(인터넷 전화)

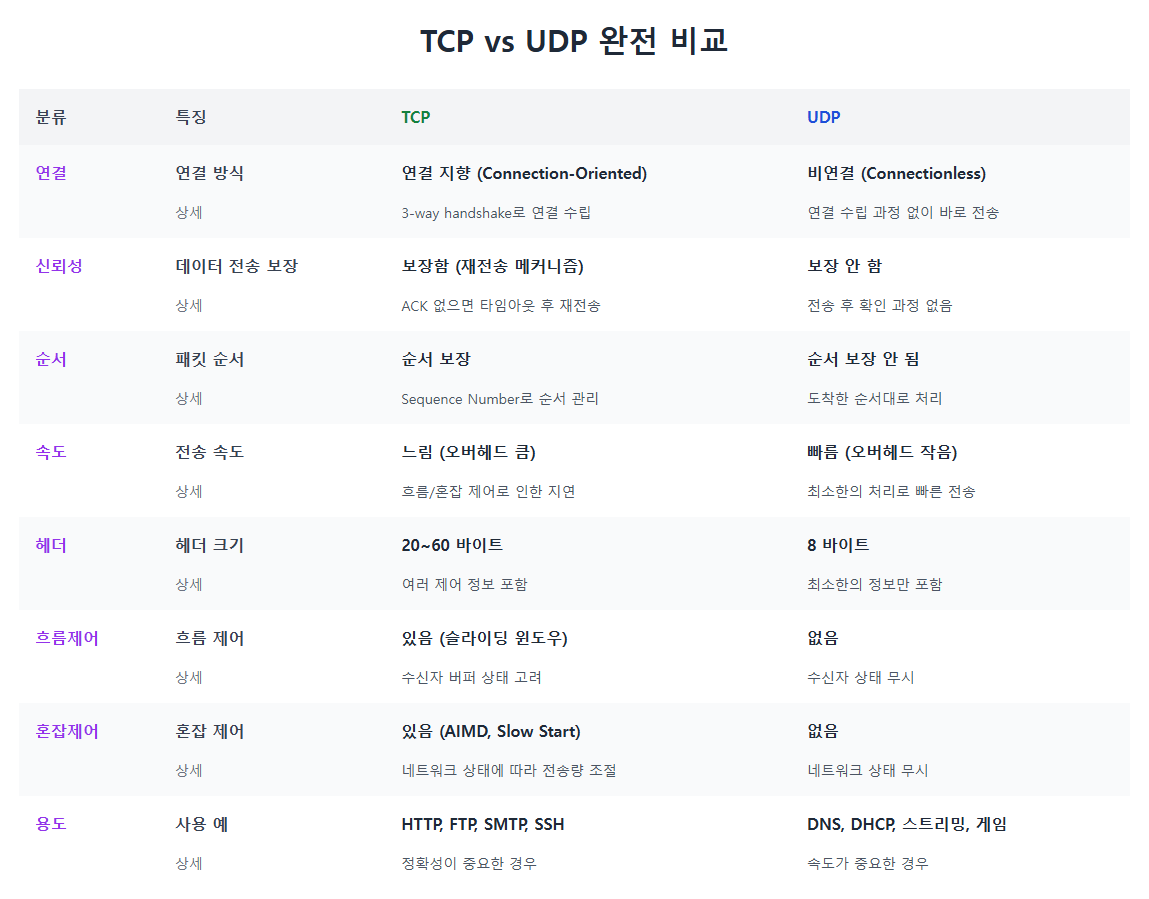

 TCP vs UDP 선택 기준

• 신뢰성 필요 -> TCP
• 속도 우선 -> UDP
• 실시간성 중요 -> UDP
• 데이터 무결성 중요 -> TCP



---

2계층: 인터넷 계층 (Internet Layer)

네트워크 간 패킷 라우팅과 주소 지정을 담당합니다.

IP (Internet Protocol)

• IPv4(Internet Protocol version 4)
  • 32비트 주소 체계
  • 표기: 192.168.0.1 (점으로 구분된 10진수)
  • 총 약 43억 개 주소 (2³²)
  • 클래스 구분: A,B,C,D,E
  • 주소 고갈 문제
• IPv6(Internet Protocol version 6)
  • 128비트 주소 체계
  • 표기 - 2001:0db8:85a3::8a2e:0370:7334
  • 총 약 340언디실리온 개 주소 (2¹²⁸)
  • 보안 기능 내장(IPSec)
  • NAT 불필요

관련 프로토콜

• ICMP(Internet Control Message Protocol)
  • 오류 보고 및 진단 프로토콜
  • ping: 연결 테스트(Echo Request/Reply)
  • traceroute: 경로 추적
  • 오류 메시지: Destination Unreachable, Time Exceeded
• ARP(Address Resolution Protocol)
  • IP 주소 -> MAC 주소 변환
  • 동작 과정:
    1. ARP Request 브로드 캐스트
    2. 해당 IP의 호스트라 ARP Reply
    3. ARP 테이블에 캐싱
• RARP(Reverse ARP)
  • MAC 주소 -> IP 주소 변환
  • 디스크 없는 워크스테이션용
  • 현재는 DHCP로 대체

---

1계층: 네트워크 접근 계층 (Network Access Layer)

물리적 네트워크를 통한 실제 데이터 전송을 담당합니다.

• Ethernet
  • 유선 LAN 표준
  • CSMA/CD 방식
  • MAC 주소 사용(48비트)
  • 속도: 10Mbps ~ 100Gbps
• Wi-Fi (무선 LAN)
  • IEEE 802.11 표준
  • CSMA/CA 방식
  • 주파수: 2.4GHz, 5GHz, 6GHz
  • 표준: 802.11ax (Wi-Fi 6), 802.11be (Wi-Fi 7)
• PPP(Point-to-Point Protocol)
  • 점대점 연결 프로토콜
  • 모뎀, DSL 등에 사용
  • 인증, 암호화 지원

---

3. TCP/IP  vs OSI 모델 비교

TCP/IP	OSI	특징
응용 계층	응용/표현/세션	실용적 통합
전송 계층	전송	동일
인터넷 계층	네트워크	IP 중심
네트워크 접근	데이터링크/물리	하드웨어 통합







---





 4. 실무 활용 예시

웹 페이지 요청 과정:

1. 응용 계층: 브라우저가 HTTP 요청 생성
2. 전송 계층: TCP로 세그먼트 생성, 포트 80 지정
3. 인터넷 계층: IP 패킷 생성, 목적지 IP 설정
4. 네트워크 접근: 이더넷 프레임으로 캡슐화, MAC 주소 설정
5. 역순으로 서버에서 디캡슐화하여 처리

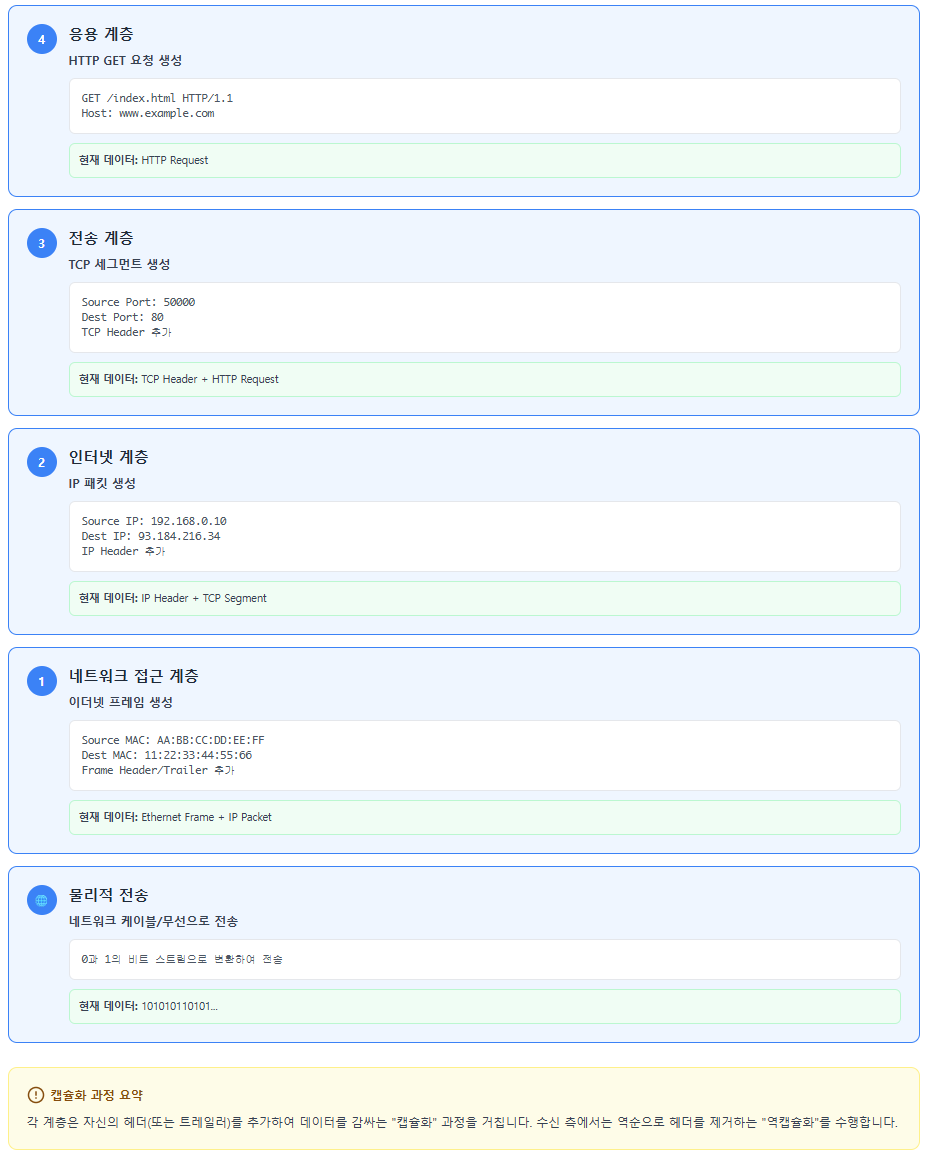

[사용자가 브라우저에 www.example.com을  입력했을 때 웹 페이지 요청 과정 시뮬레이션]

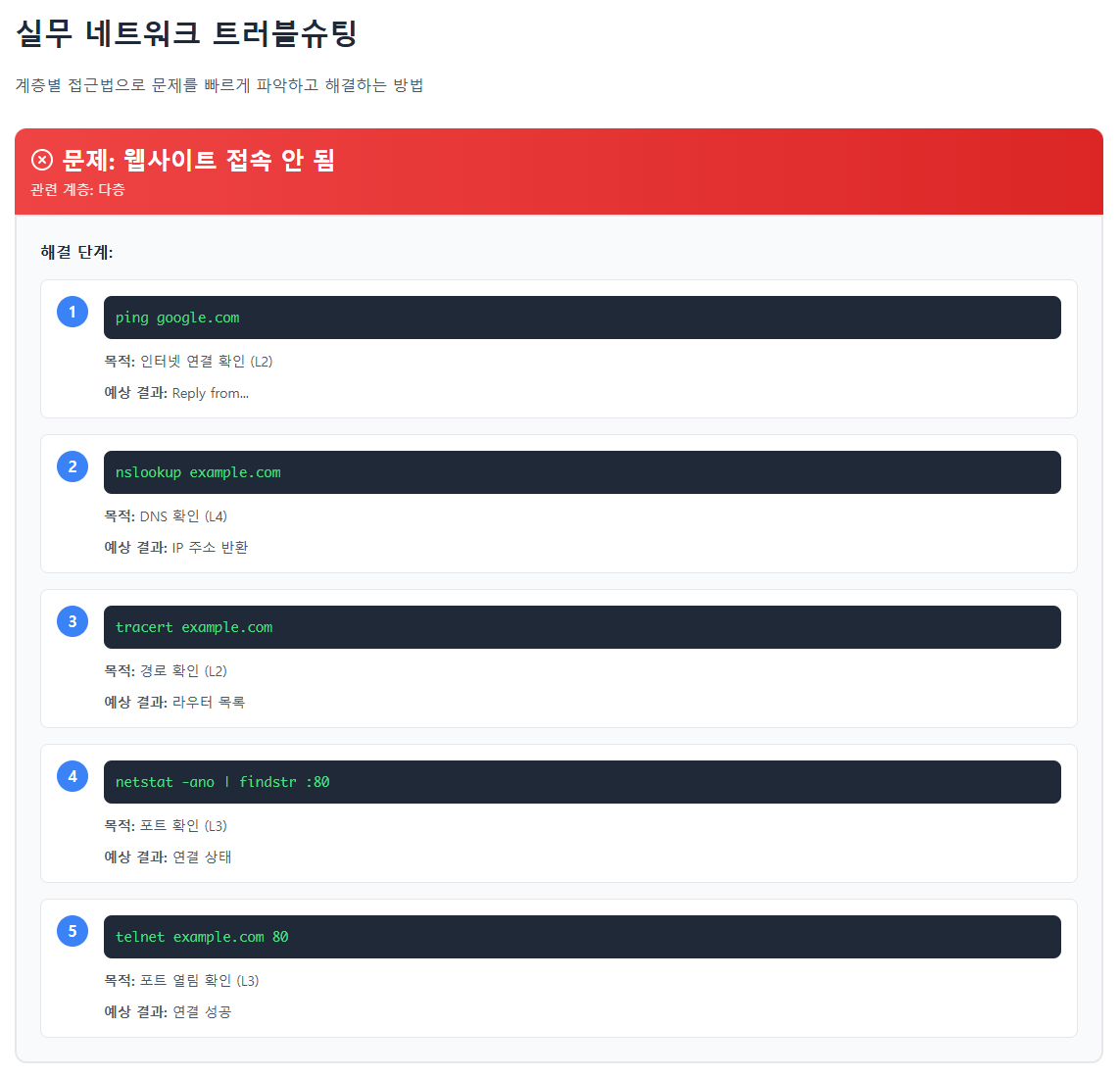

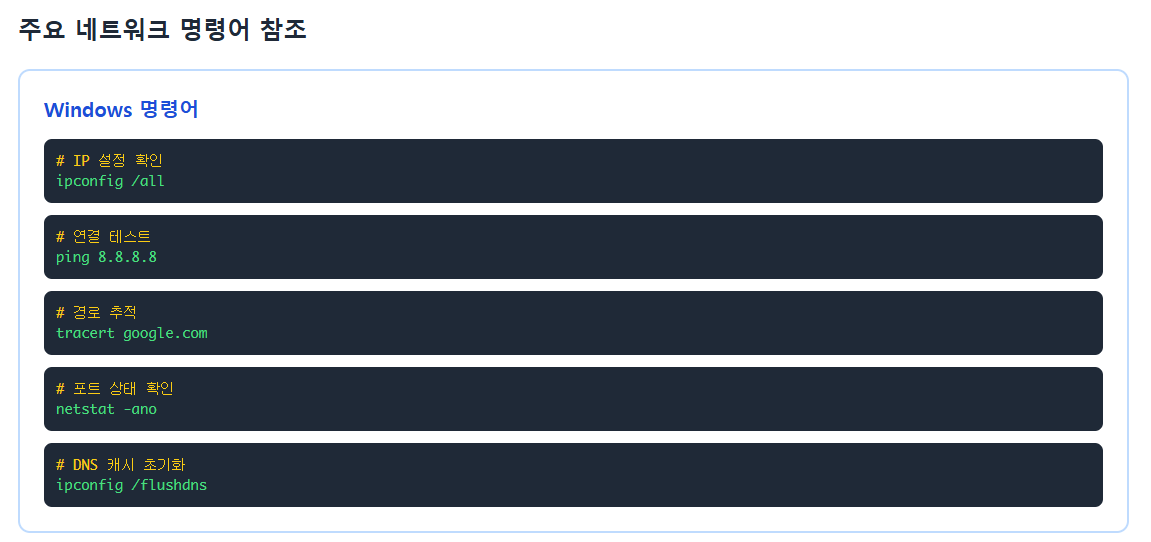

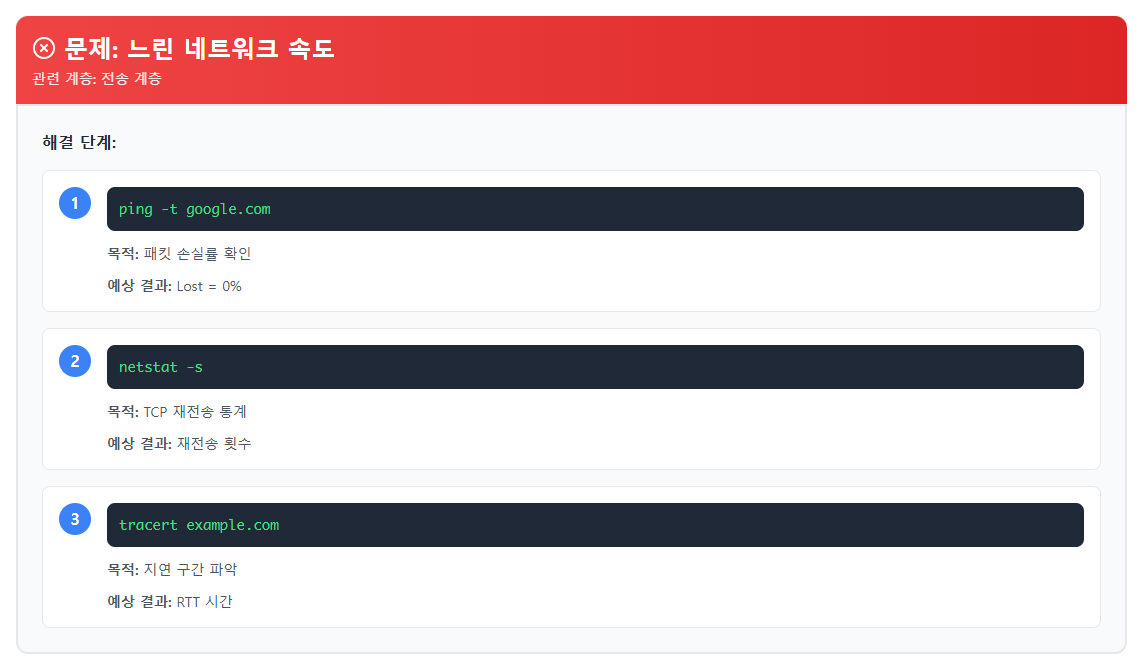

네트워크 문제 해결 순서:

1. 물리 계층: 케이블, 스위치 확인
2. 인터넷 계층: ping으로 연결 테스트

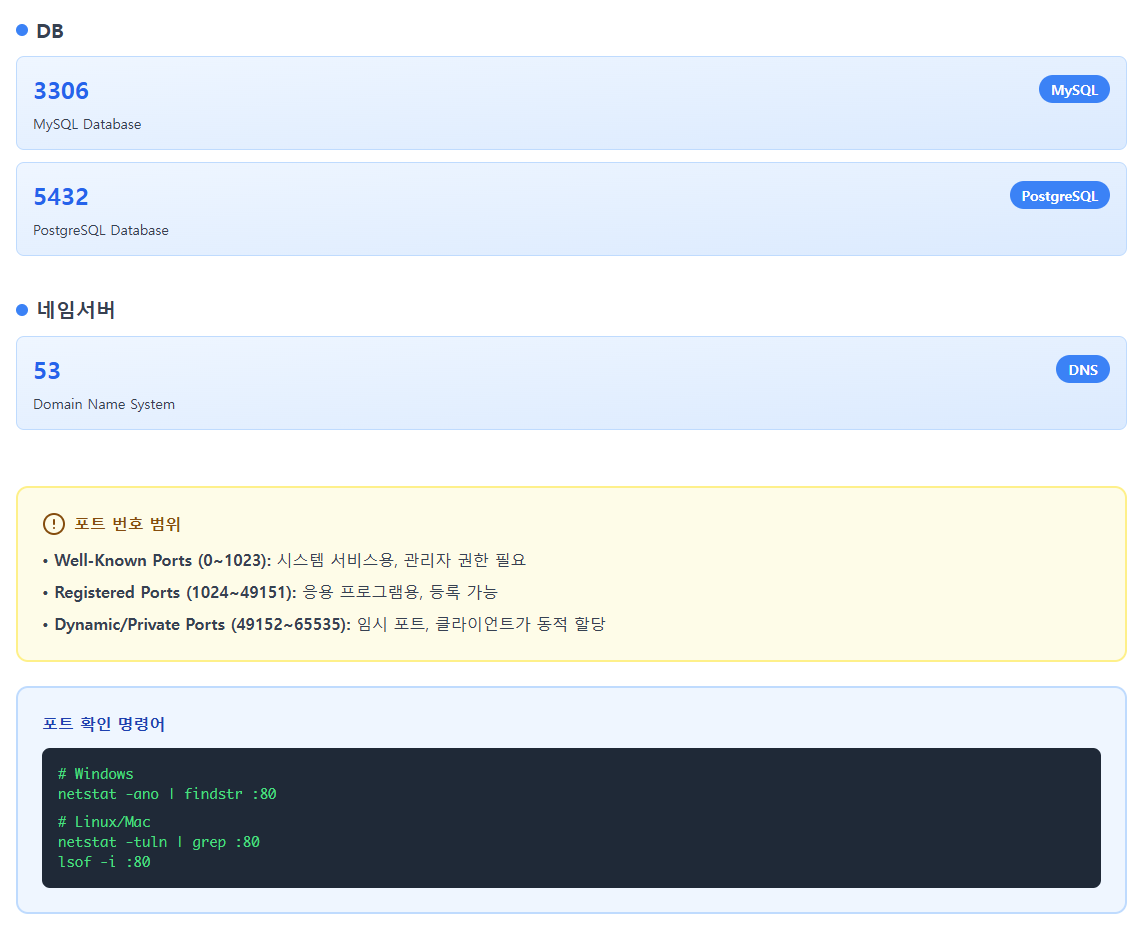

3. 전송 계층: 포트 열림 확인 (telnet, netstat)
4. 응용 계층: 서비스 로그 확인
